¶ WeMos D1 Mini

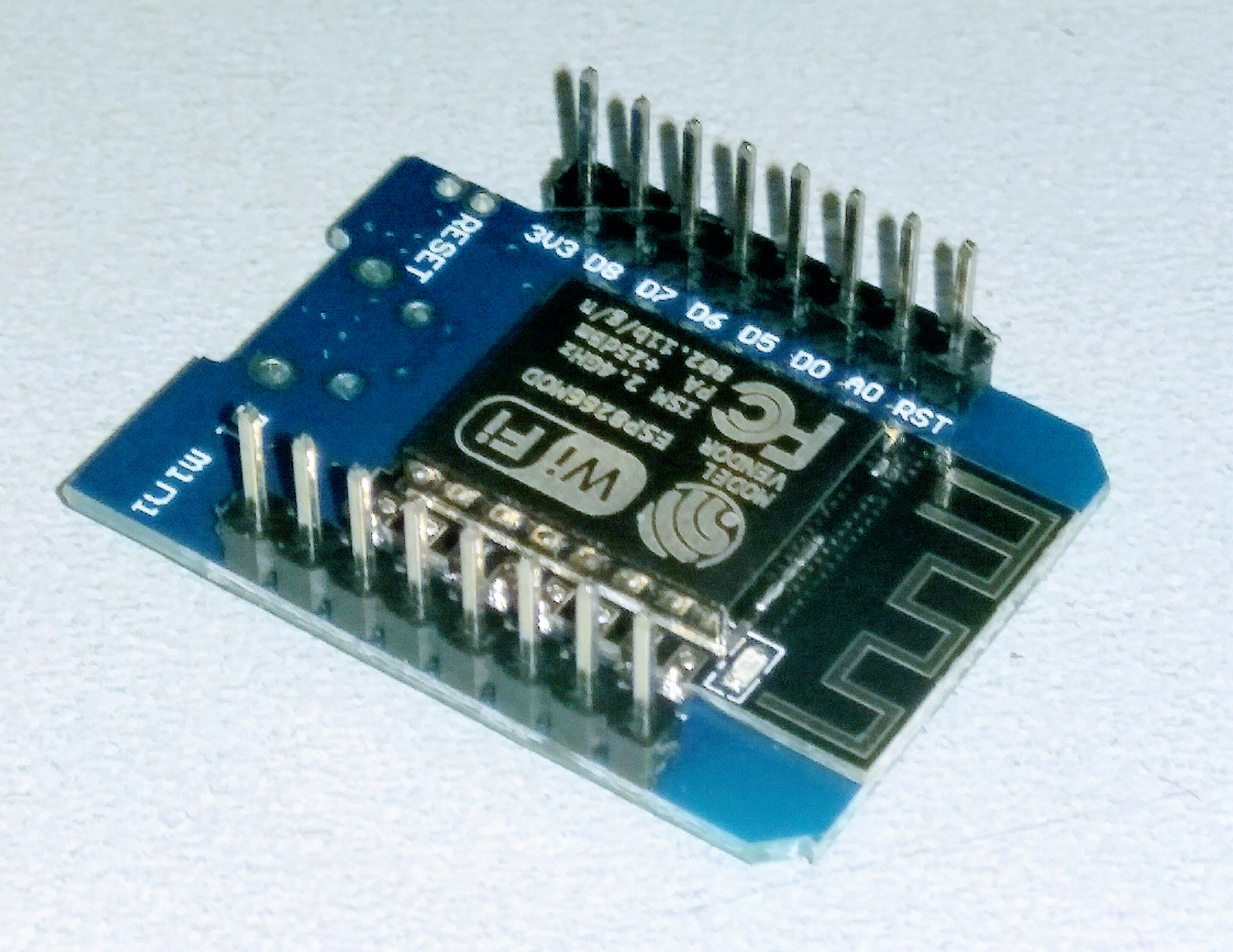

Der WeMos D1 Mini ist ein kleines Controller Board mit einem ESP8266 Controller mit USB und WiFi Interface.
¶ Hardware
¶ Eckdaten
- Prozessor: ESP8266
- Versorgungsspannung 5V über USB oder 5V Pin
- I/O Spannung: 3,3V
- Prozessor Takt: 16MHz
- USB seriell: USB Micro Anschluss
- Ein-/Ausgänge:
- 11 digitale IO
- 1 analoger Eingang
- max Strom pro I/O: ?mA
- Serielle Schnittstellen: I2C, SPI, UART
- Sonstiges: Power LED
¶ Pin Belegung
¶ Schaltplan
¶ Ein- und Ausgänge
| Pin | Function | ESP-8266 Pin |
|---|---|---|
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analog in | A0 |
| D0 | IO | GPIO16 |
| D1 | IO, SCL | GPIO5 |
| D2 | IO, SDA | GPIO4 |
| D3 | IO, 10k Pull-up | GPIO0 |
| D4 | IO, BUILTIN_LED | GPIO2 |
| D5 | IO, SCK | GPIO14 |
| D6 | IO, MISO | GPIO12 |
| D7 | IO, MOSI | GPIO13 |
| D8 | IO, SS | GPIO15 |
| GND | Masse | GND |
| 5V | 5V | - |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
¶ Stromversorgung
- USB: 5V Versorgungsspannung über USB Port vom PC oder über USB Steckernetzteil
- 5V: 5V Eingangs Versorgungsspannung oder USB Ausgangspannung (über Diode)
- 3.3V: geregelte Ausgangs Versorgungsspannung des On-Board
Spannungsreglers. max. ??mA - GND: Masseverbindung der Versorgungsspannung
¶ Software
Programmiert wird der WeMos D1 Mini von der Arduino IDE aus. Dazu muss
die ESP Board Unterstützung über die folgende Zeile unter Preferences |
Additional Board Manager URLs hinzugefügt werden.
http://arduino.esp8266.com/stable/package_esp8266com_index.json
Dann kann unter Tools | Board | Board Manager in der Suche mit 'esp8266' die ESP8266 Familie hinzugefügt werden. Das Board taucht dann als 'WeMos D1 R2 & Mini' auf.
